[Review] ASUS ROG MAXIMUS VI HERO

Motherboard ASUS Maximus VI Hero Z87 Chipset yang ditujukan untuk processor Intel Socket LGA1150 Haswell 22nm yang bertema ROG dan memiliki beberapa fitur bagus dan potensi overclocking yang cukup.  Ini beberapa fitur dari motherboard ini:
• ASUS Dual Intelligent Processors 4 with Four-Way Optimization
• Extreme Engine DIGI+ III - A Must-Have for Overclocking
• SupremeFX Audio - Premium Sound
• ROG RamDisk - Double Up Speed with RAM
• ROG SSD Secure Erase - Recover Lost Performance
• ASUS USB BIOS Flashback - Simple Plug & Press, Hardware-Based BIOS Flashback
• AI Suite III - One-Stop Access to Innovative ASUS Features!
Berikut ini Layout dari ASUS Z87 ROG Maximus VI Hero

Tidak ada masalah untuk penggunaan HSF CPU dengan ukuran besar pada motherboard ini.

BOX KEMASAN

Tampak bagian depan dari box kemasan.

Box kemasan bagian belakang.

Beberapa fitur yang dimiliki dari Maximus VI Hero

• 6x Kabel SATA 6Gb/s
• 1x SLI Bridge dengan logo ROG
• 1 x DVD Driver
• 1x Q-Connector untuk mempermudah pemasang untuk Power, Reset, HDD Led, Indikator LED, Speaker
• Buku Manual
• ROG Door hanger

Tampilan Motherboard bagian atas dengan warna  merah hitam yang sudah menjadi khas dari produk ROG.

Tampilan Motherboard bagian bawah.

I/O port.
• 1 x PS/2 keyboard/mouse combo port(s)
• 1 x HDMI
• 1 x LAN (RJ45) port(s)
• 4 x USB 3.0
• 4 x USB 2.0
• 1 x Optical S/PDIF out
• 6 x Audio jack(s)
• 1 x USB BIOS Flashback Button(s)

Untuk pada bagian Audio motherboard ini menggunakan SupremeFX, dan menggunakan komponen unggulan lainnya. Seperti yang terlihat secara desain layout terpisah dengan bagian lainnya.
Tombol kecil tersebut adalah Direct Key, untuk booting ke bios tanpa menekan tombol Del pada keyboard.

Selanjutnya pada bagian kanan atas kita bisa liat ada beberapa tombol seperti Start, Reset, MemOK. Juga ada Debug LED Indicator.

BIOS
Berikut ini tampilah dari BIOS UEFI dari Maximus VI Hero.


Untuk tampilan bios dari motherboard ASUS Maxmius VI Hero ini hampir sama dengan produk
ROG yang lainnya.

PENGUJIAN

Spesifikasi pengujian:

• Motherboard : MAXIMUS VI HERO

• Processor : Intel Pentium G3258

• Memory : 2 x 2GB DDR3 Gskill Eco 1600Mhz C7

• GPU : ASUS GT 630 Silent

• PSU : Enermax NAXN 650W

• OS : Windows 7 Enterprise 64-Bit

Benchmark
• Cinebench R11.5
• Cinebench R15
• Wprime 32M & 1024M
• Intel XTU



Metode pengujian menggunakan mode yang ada di mobo ini yaitu:
• Power Saving
Pada mode ini voltase sedikit dikurangkan dari kondisi default.
• Normal
Default.
• Asus Optimal
Pada mode ini processor dinaikan ke 4Ghz

Bagaimana dengan hasil pengujian motherboard dari ASUS ini? Berikut hasilnya.

Sekian Review dari saya, maaf bila ada kesalahan atau kekurangan dalam penulisan artikel ini.

Adnan/Krucil/Chevantine1234/OC-44

Joule Thief

Mungkin kalian bertanya-tanya apa itu Joule Thief dan bagaimana cara kerjanya dari rangkaian tersebut? mungkin dari artikel ini kalian dapat mengerti apa dari Joule Thief.

Berikut penjelasan dari video yang saya ambil dari youtube.

Penjelasan dari Joule Thief

Dan berikut ini adalah cara kerja dari Joule Thief

Disini kita dapat meilihat Joule Thief dapat menaikan sebuah tegangan dari sumber yang kita pakai. Namun rangkaian tersebut sangatlah menguras arus dari sumber yang kita gunakan, walau mempunyai kekurang yang menguras arus tetapi jika kita gunakan untuk seperti membuat lampu darurat dari LED tanpa menggunakan banyak baterai.

 Sekian artike dari kami, kurang lebihnya mohon dimaafkan ^^

[PR] MSI Announces the GTX 680 Twin Frozr /OC Graphics Card Runs 22°C Cooler and 10.2dB Quieter than Reference

(Taipei – Taiwan) Leading international graphics card maker MSI today officially announced the new GTX 680 Twin Frozr /OC graphics card equipped with the latest NVIDIA 28nm GeForce GTX 680 GPU, 2GB video memory and PCI Express Gen3 support. The new GTX 680 Twin Frozr /OC sports the popular Twin Frozr III thermal design, featuring dual 80mm Propeller Blade fans, a nickel-plated copper base heat sink and SuperPipe technology. MSI’s GTX 680 Twin Frozr /OC has 22°C lower temperatures and runs 10.2dB quieter than the reference design, providing the perfect balance of low-noise and great cooling capabilities. In addition the GTX 680 Twin Frozr /OC also supports MSI’s Afterburner overclocking utility, which enables you to tweak power and clock settings to get even more performance out of your graphics card. Both NVIDIA 3D Vision Surround and 4 display out from a single card are supported ensuring that gamers can enjoy the best entertainment and multitasking experience possible.

Advanced Twin Frozr III Design Runs 22˚C Cooler and 10.2dB Quieter than Reference DesignThe MSI GTX 680 Twin Frozr/OC features the Twin Frozr III cooling module that has won popular acclaim from media around the world. The proprietary Propeller Blade technology has been patented in multiple countries and features special airflow channels on the edge of the fan blades to increase airflow by 20% compared to conventional designs and reduce noise as well! Under full load, the GPU core of the GTX 680 Twin Frozr/OC graphics card is 22˚C lower than the reference design and operating noise is reduced by 10.2dB. This combination of outright performance and ultra-quiet operation is proof that MSI products can provide gaming enthusiasts with the coolest and quietest user experience!

Support for MSI’s Exclusive Afterburner Overclocking UtilityThe MSI GTX 680 Twin Frozr/OC graphics card supports NVIDIA’s GPU Boost technology that allows the core clock to be adjusted on the fly for optimal gaming performance. When used with MSI’s exclusive Afterburner overclocking utility, gamers can control the power limit and clock offset for better overclocking capability. The card is also equipped with advanced fans speed control based on GPU temperature. Afterburner supports the free video/audio capturing function Predator and can even use smart phones to control the graphics card in desktop machines. When combined with the Kombustor burn-in testing function, it is an indispensable tool for enthusiasts looking to get the most out of their graphics card.

Support for Single-Card 3D Vision Surround TechnologyApart from supporting the latest DirectX 11 technology, the MSI GTX 680 Twin Frozr/OC graphics cards has the ability to enable NVIDIA 3D Vision Surround using three 3D monitors and 3D glasses with just a single card. Gamers will be able to enjoy the spectacular visuals of 3D games and movies. Additionally, support for up to four displays driven by one graphics card allows gamers to make the most of multiple-monitor gaming configurations.

Colorful menyiapkan GTX 680 iGame: GTX680 Non-reference dengan 8-phase Power dan 2x 8-pin Power Input

Graphics card nVIDIA GTX 680 ‘Kepler’ sedang marak dibicarakan di kalangan power-user sebagaiVGA single GPU terkuat saat ini. Akan tetapi, sesuai dengan perkataan “if better was possible, good is not enough“, sebuah vendor graphics card dari China, Colorful, sekarang sedang menyiapkan sebuah VGA GTX 680 non-reference yang disebut GTX 680 iGame. Graphics card ini ditujukan bagi user yang masih belum puas dengan performa GTX 680 reference.


Seri iGame dari Colorful memang identik dengan desain yang cukup ekstrem, mulai dari spesifikasi komponen regulator daya (VRM), hingga ke pendinginnya, dengan harapan menarik minat para overclocker dan power user yang gemar “memaksa” hardware-nya untuk berjalan jauh di atas standar pabrikan. Mari kita lihat kejutan yang disiapkan Colorful di GTX 680 iGamenya!





Box dari GTX 680 iGame. Besar, ya?

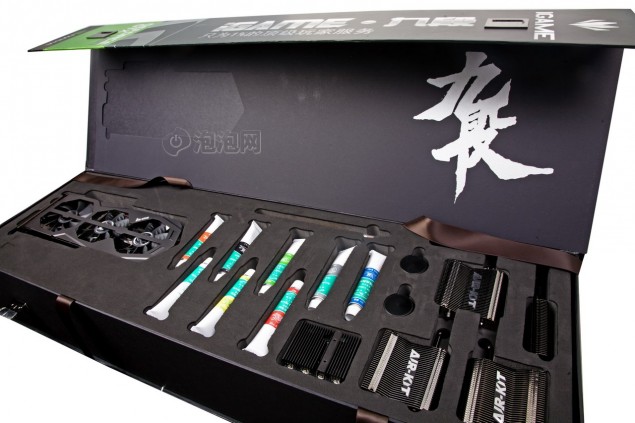

Isi dari box penuh dengan perlengkapan ekstra.





Penampakan dari Colorful GTX 680 iGame.





Terlihat jelas dari bagian I/O panel-nya bahwa VGA ini akan meminta ruang 3-slot.

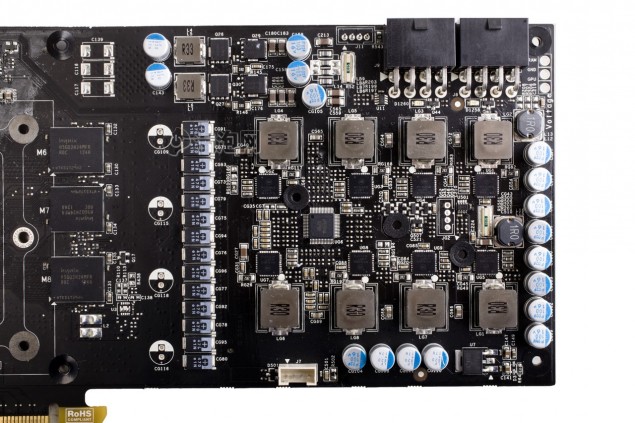

VRM yang jelas bukan reference. Terlihat VGA ini menggunakan 8-phase power untuk GPU dan 2 phase-power untuk memori. Tidak lupa juga ada input power 2x 8-pin untuk suplai daya yang lebih berlimpah.


Sekilas melihat penampilan dan komponen yang terpasang di tubuh graphics card ini, bisa dipastikan bahwa VGA GTX 680 iGame ini juga akan hadir dengan clock “tidak standar” (Factory-Overclocked). Sayangnya, belum ada kabar dari Colorful mengenai spesifikasi clock yang nantinya diberikan ke VGA ini. Mari kita tunggu saja kedatangannya!


SUMBER

Wujud dan Spesifikasi VGA AMD Radeon HD 7970 Beredar di Internet

Setelah beredar kabar mengenai tanggal peluncuran AMD Radeon HD 7970, beberapa website yang kami temui kini memajang slide presentasi yang menunjukkan bagaimana bentuk dan spesifkasi yang digunakan oleh AMD HD 7970. Berikut beberapa gambar yang berhasil kami kutip dari beberapa website tersebut.

Pada gambar di atas terlihat wujud graphics card AMD Radeon seri HD 7900. Terlihat AMD HD 7900 menggunakan desain dual-slot cooling dengan kipas tipe blower. AMD menggunakan desain baru pada tutup HSF AMD HD 7900 tetap dengan ciri khas kombinasi warna hitam dan merah. Slot pembuangan udara panas kini memiliki ukuran lebih besar dibandingkan generasi sebelumnya, HD 6900, yang hanya berukuran setengah lebar graphics card.

Ya, inilah spesifikasi yang akan digunakan oleh AMD HD 7970. AMD HD 7970 menggunakan chip GPU Tahiti XT dengan proses fabrikasi TSMC 28 nm. Berdasarkan gambar di atas, AMD HD 7970 dilengkapi 2048 Stream Processor, 32 ROP Units, dan 128 Texture Units. AMD HD 7970 menggunakan arsitektur baru bernama GCN (Graphics Core Next). AMD HD 7970 dilengkapi tipe memori GDDR5 (sebelumnya dikabarkan akan menggunakan memori tipe XDR2) sebesar 3GB dengan ukuran bandwidth memory sebesar 384-bit (1,5 kali lipat lebih besar dibandingkan generasi sebelumnya). Asupan daya AMD HD 7970 didapatkan melalui konektor daya 8-pin + 6-pin. Satu hal yang menarik adalah konsumsi daya AMD HD 7970 pada kondisi idle adalah kurang dari 3 Watt.

AMD HD 7970 menggunakan clock GPU sebesar 925 MHz dan clock memori sebesar 5500 MHz. Sepertinya clock GPU AMD HD 7970 dapat ditingkatkan hingga kecepatan 1 GHz atau lebih dengan tetap menggunakan HSF reference.

Beberapa feature AMD HD 7970 lainnya tampaknya tidak jauh berbeda dengan AMD seri HD 6900 seperti kehadiran feature DualBIOS dan dua buah konektor CrossfireX. HSF reference AMD 7970 menggunakan HSF tipe vapour chamber generasi ke enam yang dilengkapi kipas blower dengan desain terbaru. Konektor display reference AMD HD 7970 adalah satu buah konektor DVI, HDMI, dan dua buah konektor mini-Display Port.

• sumber

AMD Sets World Overclocking Record with 8.429GHz Bulldozer Processor

Before every major architecture launch from AMD or NVIDIA, the companies typically hold an editor's or tech day. These events usually last about a day (sometimes two) and involve a bunch of press sitting in a conference room while they get peppered with presentations and pepper back with questions. Engineers and key architects are usually present. The goal behind these tech days is to help the press understand, at least from the manufacturer's perspective, what makes their new architecture tick. Benchmarking usually doesn't happen at these events, but typically we get hardware at the event or shortly thereafter. If you're curious, Intel doesn't typically do a tech day - that's what IDF is for.

Two weeks ago AMD held one of these tech days for its upcoming Bulldozer architecture, which will be sold under the FX brand (e.g. AMD FX-xxxx CPU). Although it'll still be a little while before I can talk about most of what transpired at the Bulldozer tech day, there is one thing I'm allowed to share today: overclocking potential.

AMD was conducting overclocking experiments at the tech day and had three different stations setup for us to look at. The first used a sub-$100 closed-loop waster cooling solution from Antec (Kühler series). I can't tell you much about the chip itself other than it is an 8-core FX processor that AMD was able to overclock to 4.8GHz using the Antec Kühler.

Next up was phase change cooling. Armed with a phase change cooler AMD pushed another 8-core FX CPU up to 5.894GHz at 1.632V.

AMD ended on its most aggressive cooling solution: liquid helium. Using liquid helium AMD was able to take Bulldozer to a new world record of 8.429GHz. The resulting overclocked frequency was high enough to get AMD's FX processor inducted into the Guiness Book of World Records for the highest frequency for a computer processor.

None of this tells us much about how Bulldozer will perform unfortunately. The most interesting number is likely the first number (4.8GHz) which gives you the upper bound of what to expect from an overclocked Bulldozer at home without any exotic cooling.

AMD recently announced it started shipping server versions of its Bulldozer CPU and that desktop parts will be available in Q4.

from

MSI Launches Companies First PCI Express Gen 3 Motherboard - Z68A-GD80 G3

MSI issued a press release this morning stating that the company has launched the world's first PCI Express Gen 3 motherboard with the Z68A-GD80 (G3).

 We hate to break it to them, but it's not the first as one week ago to the day ASRock announced the Fatal1ty Z68 Professional Gen3 motherboard with two PCI Express 3.0 x16 slots! It looks like PCIe 3.0 motherboards are starting to hit the market, but sadly there are no video cards to take advantage of this new standard. Nothing wrong with future proofing your platform though!

With the Z68A-GD80 (G3) MSI introduces the world's first PCI Express Gen 3 mainboard. With ultra-high 32GB/s transfer bandwidth, PCI Express Gen 3 is 200% faster than PCI Express Gen 2. This allows the MSI Z68A-GD80 (G3) to process huge amounts of data and information, maximizing the performance of AMD CrossFireX and NVIDIA SLI multi-GPU solutions. MSI Z68A-GD80 (G3) is backwards compatible with all the devices with PCI Express 2.0 or older devices already available on the market and enhances their performance considerably. For example, PCI Express 2.0 SSD devices on MSI Z68-GD80 (G3) mainboards perform 13% faster than on competitors mainboards.
